door ir. B. Vlaanderen

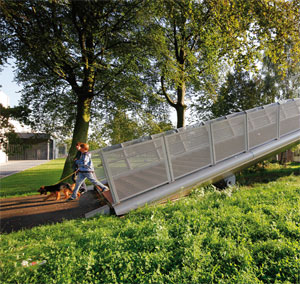

ARCADIS ontwierp in opdracht van het Vlaamse Agentschap Wegen en Verkeer een voetgangers- en fietseroversteek over de N31 in Brugge een ‘luie brug’. De architecten Jeroen Eulderink en Beate Vlaanderen maakten een combinatie van een fietstrap en een brug. De beperkte ruimte rond de expressweg die meerdere ongelijkvloerse kruisingen krijgt, lag aan de basis van het ontwerp. In de bestaande situatie was het niet mogelijk het hoogteverschil van de brug van circa 6,5 meter te overbruggen met een gebruikelijke hellingbaan voor fietsers, omdat vanuit de ruimtelijke en landschappelijke inpassing dit geen gewenst streefbeeld was. De stedenbouwkundige inpassing in de omgeving vroeg naar een rechtlijnige verbinding van de twee helften van de Tillegemdreef die door de N31 richting Oostende doorsneden was. Er is daarom gekozen voor een luie trap die de voetganger en de fietser met de fiets aan de hand een comfortabele oversteek biedt over de drukke N31.

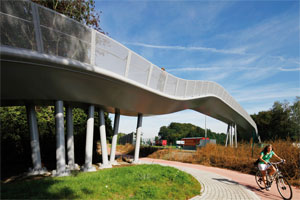

Bijzonder is dat de trapformule ‘verlopend’ is toegepast; treden hebben onderling verschillende afmetingen. Langs deze vloeiende looplijn is de doorsnede van de brug uitgetrokken. Het silhouet is afwisselend smal en breed. Het bijna 4 m brede brugdek bestaat uit een 10 mm dikke staalplaat, verstijfd met zeven langsverstijvers. Twee grote langsschotten maken van het centrale deel een kokersectie. Aan weerszijden hiervan zitten secties met een afgeschuinde onderzijde die overgaat in de ronde brugrand. In dwarsrichting worden om de 3 m volledige schotten geplaatst.

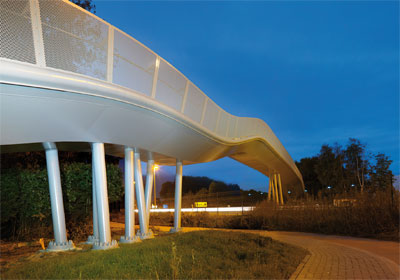

De brug bestaat uit vier overspanningen. Bij het landhoofd is het brugdek door middel van een as in een sleuf verbonden aan het steunpunt. De brug kan vrij vervormen in de lengterichting van de brug, maar opwippen wordt hierdoor voorkomen. Waar de pijlers het brugdek ondersteunen zijn inwendige verstijvingen geplaatst (momentvaste verbindingen). De pijlers (ronde slanke kolommengroepen) zijn geplaatst in verschillende schuinstanden en accentueren de lichte constructie van de brug. De voeten van de pijlers zijn momentvast gemonteerd op een betonnen, op staal gefundeerde zool. Anmeco NV Zwijndrecht (B) leverde het staal; voor de constructie tekende Algemene Aannemingen Van Laere. Het constructieve ontwerp en projectmanagement van de brug is door ARCADIS Belgium uitgevoerd.
