door K. Bus, account-manager Haitsma Beton

Als de verwachting uitkomt dat er in Nederland meer neerslag in korte tijd gaat vallen, dan kan de Rijn dat misschien niet aan. Momenteel moet de Rijn, die bij Lobith het land binnenkomt, per seconde maximaal 15.000 m3 water kunnen afvoeren. Om overstromingen te voorkomen, moet dat door diverse maatregelen 1.000 m3 meer worden. Daarom worden in het project Lexkesveer bij Wageningen in opdracht van Rijkswaterstaat de uiterwaarden verdiept en de veerdam onderbroken. Met deze maatregelen creëert Rijkswaterstaat een veiliger woonomgeving en een klassiek rivierenlandschap. jan 04 01

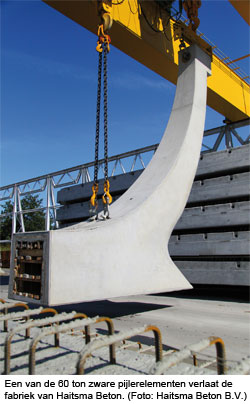

Ballast Nedam Infra Midden B.V. heeft het ontwerp en de aanleg van het project als Design & Construct opdracht aangenomen. Vervolgens heeft Haitsma Beton opdracht gekregen om de liggers en pijlers van de nieuwe brug, een ontwerp van Grontmij, te leveren. De 250 meter lange brug wordt opgebouwd met twee landhoofden, 9 pijlers en 10 velden met 80 kokerliggers van 25 meter (60 met vlakke onderzijde en 20 met een afgeschuinde zijde). In februari 2009 moet de brug gereed zijn. Het zijn vooral de pijlers die de brug bijzonder maken. Door hun artistieke vorm, hun enorme afmetingen (16 meter breed, 9 meter hoog) en gewicht (120 ton) is het produceren van de pijlers een technisch hoogstandje. De pijlers zijn zelfs zo groot dat ze, om wegtransport mogelijk te maken, in twee gelijke delen moeten worden geproduceerd. Haitsma stort de 60 ton zware pijlerelementen op zijn kop door middel van pomptechniek. Speciaal vervaardigde houten mallen vangen de enorme krachten van het zelfverdichtend beton op. De grote hoeveelheid wapening en de hijsankers worden nauwkeurig gecontroleerd om te voorkomen dat er problemen ontstaan tijdens het hijsen of kantelen van de elementen. Haitsma is overigens de enige Nederlandse betonfabrikant die dergelijke grote prefab elementen kan hanteren, dankzij een unieke hijsinrichting, die tot maximaal 240 ton en 9 meter kan tillen.
De handling van de pijlers en kokerliggers vormt een enorme uitdaging die Haitsma en Ballast Nedam gezamenlijk oppakken. Zo zijn er voor de 60 ton zware pijlerelementen zes verschillende handelingen nodig: ontkisten, kantelen, op trucks laden, op locatie lossen, rechtop zetten en monteren. Ballast Nedam Infra Midden zorgt dat de fundering voor de pijlers in het werk wordt gestort. Haitsma bekommert zich om het speciaal transport en de montage van de pijlers (en liggers). De pijlers worden met behulp van een kraan in de poeren geplaatst en door middel van een natte knoopverbinding constructief gekoppeld.
Haitsma Beton is naast de productie van voorgespannen betonnen heipalen gespecialiseerd in het ontwerpen en vervaardigen van prefab betonnen elementen voor bruggen, viaducten, stadions, parkeergarages en specifieke werken. Ook produceert het bedrijf betonnen barriers. Haitsma Beton (120 medewerkers) is gevestigd in Kootstertille (Friesland). Door de directe ligging aan het Prinses Margriet kanaal heeft Haitsma ook goede watertransportmogelijkheden.
Meer informatie: Karel Bus, Account Manager, Haitsma Beton B.V. Postbus 7, 9288 ZG Kootstertille, Tel. 0512 33 56 01 of 06-51249922, Fax 0512 33 56 56, Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken. , www.haitsma.nl
