Klassieke hangbrug versus zelfverankerende hangbrug

Bij een klassieke hangbrug wordt de trekkracht in de hoofdkabel volledig naar de fundering overgebracht (afb. 1). Dit heeft als nadeel een kostbare fundering en een lange bouwtijd.

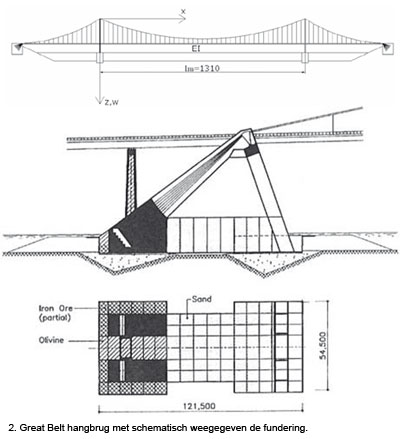

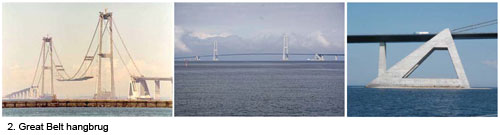

Een sprekend voorbeeld waarbij een zwaar verankeringsblok in de vorm van een caisson gevuld met respectievelijk steenslag, zand en schrootijzer is toegepast is de Great Belt Bridge (afb. 2).

Een zelfverankerende hangbrug is een brug waarbij de horizontale kracht uit de hoofdkabel niet naar de ondergrond (rotswand of verankeringsblok) wordt afgevoerd maar de kracht, die aan beide uiteinden van de brug werkzaam is, wordt kortgesloten via de rijvloer (afb. 3).

Een dergelijke brug zou dus goed toepasbaar kunnen zijn in gebieden met een slechte grondslag en/of een hooggelegen rijvloer. Daarmee komen we gelijk bij het grootste nadeel van een zelfverankerende hangbrug namelijk het gehele brugdek moet gereed zijn voordat de kabels kunnen worden aangebracht. En moeten dus tijdelijke voorzieningen worden getroffen om het eigen gewicht van de rijvloer te ondersteunen. Het concept van zelfverankerend zijn is qua ontwerp een logisch uitgangspunt. Immers krachten direct kortsluiten in plaats van afzonderlijk afdragen is “boerenlogica”. We zien het systeem van zelfverankering dan ook bij veel bruggen toegepast. Bijvoorbeeld bij een boogbrug met trekband waarbij de spatkracht uit de boog via trek in de rijvloer wordt kortgesloten. Een ander voorbeeld is de tuibrug waarbij de horizontale krachten als gevolg van de schuin lopende tuikabels en de eindverankeringskabels grotendeels onderling via druk in de rijvloer worden kortgesloten.

Voorbeelden van zelfverankerende hangbruggen
De eerste aanzet van voor 1955

De eerste ideeën van Oostenrijkse en Amerikaanse ingenieurs op het gebied van zelfverankerende hangbruggen zijn ontstaan in het midden van de 19e eeuw. In 1859 heeft de Oostenrijkse ingenieur Josef Langer als eerste een ontwerp gepresenteerd. Een illustratie van zijn voorstel is gegeven in afb. 4. De brug met een hoofdoverspanning van 22.8 m was bestemd voor zwaar treinverkeer.

In 1867 heeft de Amerikaanse ingenieur Charles Bender patent gekregen voor de zelfverankerende hangbrug (afb. 5).

Opvallend aan beide ontwerpen, afb. 4 en 5, is de zware rijvloer en de extra bevestiging van de kabel aan de rijvloer in het midden van de hoofdoverspanning.
De eerste zelfverankerende hangbrug waarbij de kabel alleen aan de uiteinden van de brug is gekoppeld is de Mühlenthor brug, afb. 6. De brug gebouwd in 1899 ligt over de Elbe-Trave Canal bij Lübeck en heeft een hoofdoverspanning van 42 m en twee zijoverspanningen van 19.7 m.

Tussen 1915 en 1955 zijn verschillende zelfverankerende hangbruggen over de Rijn gebouwd met een beduidend grotere overspanning dan voorheen. Enkele voorbeelden hiervan staan hierna beschreven.

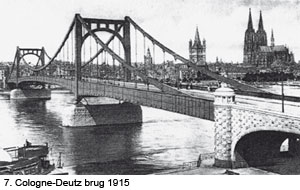

Cologne-Deutz brug 1915 (afb. 7)

De hoofdoverspanning is 185 m en de zijoverspanning zijn elk 92 m. De hoofdkabel bestaat uit schakels (ketting). Tijdens de uitvoering is de brug ondersteund door vier tijdelijke steunpunten. Als eerste zijn de zijoverspanningen gebouwd en vervolgens de hoofdoverspanning. De bouw heeft twee jaar geduurd en in 1945 is de brug vernietigd. Na de Tweede Wereldoorlog is er een stalen kokerliggerbrug geplaatst.

Cologne-Mülheim brug 1929

De hoofdoverspanning is 315 m en de twee zijoverspanningen zijn elk 91 m. De brug is nog steeds de zelfverankerende hangbrug met de grootste overspanning. Vergeleken met de Cologne-Deutz brug is het eigen gewicht sterk gereduceerd tot 28 ton per meter. Dit kwam voornamelijk door het toepassen van een parallel wire strand kabel. Voor de bouw van de hoofdoverspanning is gewerkt met twee tijdelijke extra steunpunten. De bouw duurde 27 maanden en in 1950 is de brug vervangen door een niet zelfverankerende hangbrug. In circa 2013 zal de brug qua grootste overspanning worden overtroffen door de thans in aanbouw zijnde San Francisco-Oakland Bay bridge, hierover later meer.

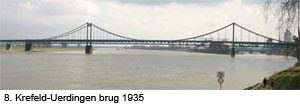

Krefeld-Uerdingen brug 1935 (afb. 8)

De brug is gebouwd conform het concept van uitbouwmethode (cantilever) en daarom waren er geen tijdelijke steunpunten nodig. De hoofdoverspanning is 250 m en de twee zijoverspanningen zijn 125 m. In 1945 is de brug vernietigd en daarna in zijn oorspronkelijke vorm weer herbouwd.

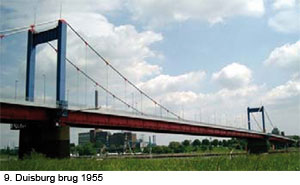

Duisburg brug 1955 (afb.9)

Deze brug is de laatste van de serie over de Rijn in Duitsland en voor het eerst is nu een stalen orthotrope rijvloer toegepast. Hiermee is een aanzienlijke reductie van het eigen gewicht gerealiseerd. De hoofdoverspanning is 285 m en de twee zijoverspanningen zijn 128 m.
Na deze brug zijn geen serieuze zeflverankerende hangbruggen meer in Duitsland gebouwd. Dit kwam door de opmars van de tuibrug ingegeven door met name de bouw van de succesvolle Stromsund brug in Zweden. Deze brug was de aanleiding tot bouw van vele tuibruggen over de Rijn, Voor 1967 zijn in korte tijd 5 tuibruggen over de Rijn gerealiseerd. Hiermee raakte de zelfverankerende hangbrug min of meer uit de gratie.

In dezelfde periode als in Duitsland zijn ook in Amerika verschillende zelfverankerende hangbruggen gebouwd. Enkele voorbeelden zijn:
• Six Street Bridge (Robert Clemente Bridge) 1928
• Seventh Street Bridge (Andy Warhol Bridge) 1926
• Ninth Street Bridge (Rachel Carson Bridge) 1928
• Little Niangua River Bridge 1933
• Hutsonvile Bridge 1939.

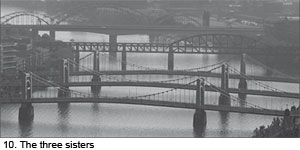

Een bijzonderheid van de Ninth Street Bridge (afb.10) is dat het hierbij gaat om drie naast elkaar gelegen zelfverankerende hangbruggen (in volkstaal genoemd “ the three sisters”). De bouw van drie nagenoeg identieke bruggen maakte het economisch mogelijk te kiezen voor dit concept.

Recent gebouwde zelfverankerende hangbruggen

De meeste met een noemenswaardige overspanning zijn gebouwd in Azië.
Een tweetal voorbeelden wordt nader toegelicht.

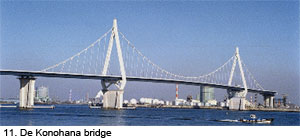

De Konohana bridge (afb. 11)
De brug is gerealiseerd in 1990 en kent een hoofdoverspanning van 300 m. Het is de eerste brug met een overspanning die komt in de buurt van de Cologne-Mülheim brug uit 1929. De rijvloer is zo ontworpen dat die tijdens de bouw een overspanning van 120 m aankan.

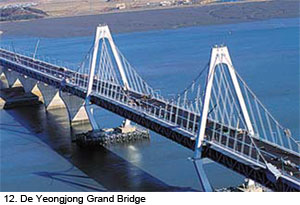

De Yeongjong Grand Bridge (Afb. 12.)
Dit is de eerste brug waarbij de hangers in dwarsrichting van de brug hellend zijn uitgevoerd, het zogenoemde spatial systeem. Dit is in Azië de brug met de grootste overspanning, de hoofdoverspanning is 300 m. Het is de eerste zelfverankerende dubbeldeksbrug met een combinatie van wegverkeer en treinverkeer.

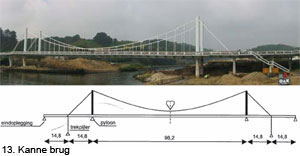

Dichter bij huis is in 2005 in België gebouwd de Kanne brug. (afb. 13.) De hoofdoverspanning is 96.2 m en de zijoverspanningen zijn elk 21.3 m. De hoofdkabels, geprefabriceerde parallel wire strand, zijn niet doorlopend over de pyloontop.

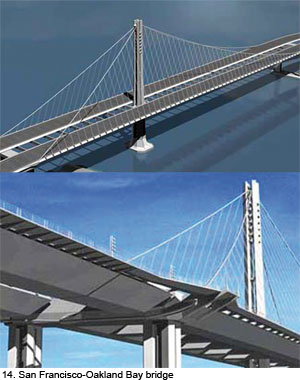

In San Francisco wordt thans de grootste zelfverankerende hangbrug gebouwd, zie afb. 14. De hoofdoverspanning is 385 m en de twee zijoverspanningen zijn elk 180 m.

Een bijzonder aspect bij deze brug is dat aan één kant van de brug de kabel met behulp van een zadelconstructie rondom is doorgezet. Dit brugtype is gekozen omdat de grondslag de klassieke oplossing vrijwel onmogelijk maakt. De rijvloer bestaat uit twee afzonderlijke orthotrope stalen kokerliggers die om de 10 m gekoppeld zijn door een dwarsdrager met een hoogte van 5 m. Bij het ontwerp is veel aandacht besteed aan aardbevingbelasting. In 1989 is door de Loma Prieta aardbeving met een kracht van 7.1 op de schaal van Richter het oostelijke gedeelte van de San Francisco-Oakland Bay Bridge vernietigd. Hierbij viel het bovendek op het onderdek.

Recent Nederlands voorbeeld

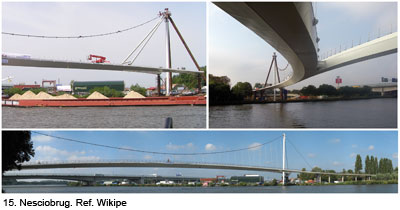

Een bekend Nederlands voorbeeld van een zelfverankerende hangbrug is de Nesciobrug, afb. 15. Het is de langste fiets- en voetgangersbrug van Nederland en de brug zorgt voor een snelle verbinding tussen Amsterdam IJburg en Diemen. De naam komt van de Nederlandse prozaschrijver Nescio omdat hij vaak lange wandelingen maakt op de Diemerzeedijk en zijn belevenissen daarvan in zijn literair werk (1918) opnam. De brug is ontworpen door Jim Eyre van het Londense bureau WilkinsonEyre in samenwerking met ingenieursbureau Arup.

De lengte van de toeleidende wegen bedragen resp. 255 en 270 m, zodat een goed begaanbare helling voor de gebruikers bestaat. Samen met de betonnen opritten is de brug 790 m lang, terwijl de staalconstructie 220 m lang is en de hoofdoverspanning van 170 m een doorvaarthoogte van 9.3 m over het kanaal biedt. De hoofdoverspanning is opgehangen aan één hoofdkabel. Zoals te zien in afb. 15 is het dek in plattegrond gebogen en splitst het zich aan elk van de uiteinden om de stijfheid in dwarsrichting van de brug te verbeteren. Hiermee zijn de fiets- en voetpaden in eerste instantie gescheiden en komen ze samen binnen de hoofdoverspanning. De hoofdoverspanning bestaat uit een stalen kokerligger waarvan het element vloeiend verandert van een driehoekige doorsnede in het midden naar een minder hoge doorsnede die overgaat in de betonnen opritten. Gelet op het gewenste passagierscomfort heeft het bureau Arup veel aandacht besteed aan de dynamische effecten waaronder het toepassen van massablokken met visceuze dempers om bewegingen in dwarsrichting te temperen.

Redenen van toepassing van zelfverankerende hangbrug

Voor de meeste toepassingen geldt dat de hangbrug, in plaats van bijvoorbeeld een boogbrug of een tuibrug, wordt gekozen niet om technische of economische redenen maar om esthetische redenen. Zowel voor de bruggen over de Rijn als de Pittsburgh bruggen gold de slechte grondslag als argument om een zelfverankerende hangbrug toe te passen. Voor zowel de Konohana brug als de Yeongjong Grand brug met beide een open karakter van havengebied gold dat geen zware verankeringsblokken konden worden toegepast. De dimensies daarvan zouden een te grote aanslag zijn op de vrije ruimte. Vrijwel alle zelfverankerende hangbruggen zijn uitgevoerd in staal. Van de meeste zelfverankerende hangbruggen liggen de overspanningen tussen 40 en 140 m, afb. 16. Deze afbeelding laat tevens zien dat na 1955, veroorzaakt door de succesvolle opkomst van de tuibrug, de zelfverankerende hangbrug uit de gratie was. De begrenzing van de overspanning voor de zelfverankerende hangbrug wordt veroorzaakt door:
• Mogelijke knik van de rijvloer gezien de grote drukkracht
• tweede orde effecten veroorzaakt door de combinatie van grote vervorming en grote drukkracht
• aerodynamisch gedrag
• uitvoering
Het laatste, de uitvoering, is wel als de belangrijkste aan te duiden.

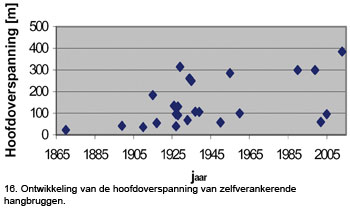

Afb. 16 laat zien dat de toepassingsrange van de zelfverankerende hangbrug sterk afwijkt van de klassieke hangbrug, waarmee een hoofdoverspanning tot circa 2 km mogelijk is.

Kenmerken verschillen tussen een klassieke hangbrug en een zelfverankerende hangbrug

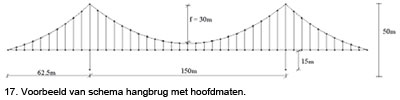

In het voorbeeld (afb. 17) gegeven bedraagt de pijl 30 m, de lengte van de hoofdoverspanning 150 m en de lengte van de zijoverspanningen is 62.5 m.
Naast het grote verschil in “gangbare” overspanning zijn andere mogelijke verschillen te traceren. Het gaat hierbij om de verhouding tussen de pijlhoogte en de lengte van de hoofdoverspanning; de verhouding tussen de lengte van de hoofdoverspanning en die van de zijoverspanningen; de liggerslankheid en de verhouding tussen lengte en breedte van de rijvloer.

Verhouding doorhang hoofdkabel (pijl) / lengte hoofdoverspanning

Voor de klassieke hangbrug bedraagt deze ratio circa 1/10. Voor de zelfverankerende hangbrug is deze ratio circa 1/8. Dit heeft alles te maken met de drukkracht in de rijvloer, immers een toename van de pijlhoogte geeft een afname van deze drukkracht.

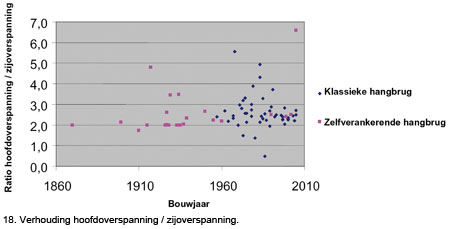

Verhouding hoofdoverspanning / zijoverspanning

Hierbij bestaat geen wezenlijk verschil tussen de twee soorten van hangbrug. Gemiddeld gezien is deze verhouding circa 2. Afb. 18 geeft hiervan een overzicht.

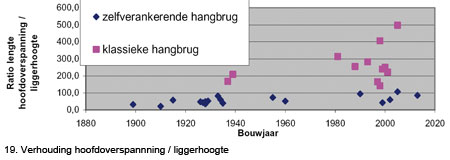

Liggerslankheid en verhouding liggerhoogte / lengte hoofdoverspanning

Het gegeven dat bij een zelfverankerende hangbrug een grote drukkracht in de rijvloer aanwezig is en bij een klassiek hangbrug geen normaalkracht laat zich duidelijk vertalen in een verschil in liggerslankheid, afb. 19.

Lengte / breedte verhouding van het rijdek

Ook deze verhouding verschilt aanzienlijk tussen de twee soorten hangbruggen. Voor de klassieke hangbrug ligt deze verhouding rondom de 40 terwijl voor de zelfverankerende hangbrug deze waarde schommelt om de circa 10. De bovengrens van circa 40 heeft alles te maken met een verantwoorde aerodynamische constructie van de rijvloer en de bovengrens van circa 10 heeft veel te maken met het knikgedrag van de rijvloer.

Bouwwijze zelfverankerende hangbrug

Bij de bouw van een klassieke hangbrug wordt voor de bovenbouw gewerkt met een vast patroon van eerst de pylonen, dan de hoofdkabels, vervolgende de hangers en als laatste de rijvloer (in segmenten aangebracht). Voor de zelfverankerende hangbrug bestaan globaal gesproken twee gangbare bouwmethoden, te weten;
• uitbouwmethode
• gebruik van tijdelijke steunpunten voor de opvang van het eigengewicht van de hoofdoverspanning

Bij de bouw van de Duisburg brug in 1955 is de uitbouwmethode toegepast, afb. 20. De bouw vertoont veel overeenkomst met de bouw van een tuibrug. De rijvloer wordt tijdelijk opgehangen aan tuikabels die nadat de rijvloer en hangkabels zijn aangebracht weer worden verwijderd. Met deze bouwwijze wordt het scheepvaartverkeer niet gehinderd.

Bij de bouw van de Seventh Street bridge is tevens gewerkt volgens de uitbouwmethode, echter nu is de hoofdkabel met de rijvloer meegebouwd en zijn de twee onderling verbonden met drukstaven, afb. 21.

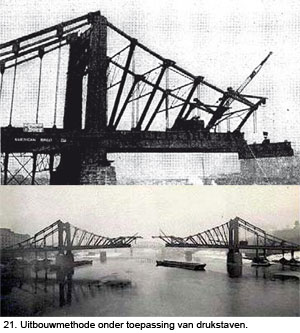

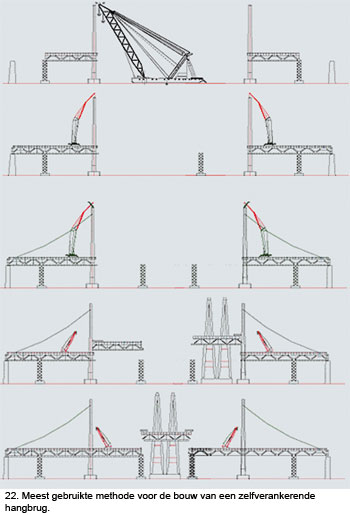

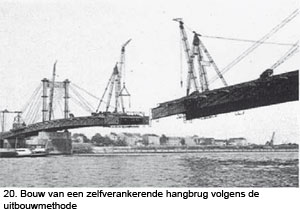

Vrijwel alle zelfverankerende hangbruggen zijn gebouwd met toepassing van tijdelijke steunpunten, afb. 22. Het aantal tijdelijke steunpunten, voor de hoofdoverspanning en ook zijoverspanningen, is sterk afhankelijk van de schaal van prefabricage. Het ontwerp van de rijvloer wordt dan ook gedicteerd door het buigend moment dat optreedt tijdens de bouw van de brug.

Referenties

[1] Self-anchored suspension bridges part I, Afstudeerwerk D. van Goolen, april 2007.

Download hier het artikel in pdf-formaat

ir. J.G.W. Zegers en ing. J.G.M. Schoenmakers, Adviesbureau Wagemaker in Rosmalen

Inleiding

De Sloehaven in Zeeland is sedert vele jaren verbonden met het Nederlandse spoorwegnet via een enkelsporige lijn door de dorpen ‘s-Heerenhoek, Heinkenszand en ’s-Heer Arendskerke. De lijn is niet geëlektrificeerd, zorgt voor veel geluidsoverlast en kent een groot aantal overwegen. Het aantal treinen per dag groeit de laatste jaren sterk. Daarom is besloten een nieuwe aansluiting te maken. De nieuwe Sloelijn takt af van de spoorlijn Roosendaal-Vlissingen, ook wel Zeeuwse lijn genoemd, en loopt langs de zeedijk van het voormalige eiland Walcheren naar de Sloehaven. De nieuwe Sloelijn is drie kilometer lang en telt drie spoorbruggen en een viaduct voor een locale weg (afb. 1). De spoorbrug die gerealiseerd wordt over de A58 en de daarnaast gelegen Postweg, is een spectaculaire sterk gekromde trogbrug. Deze trogbrug is het onderwerp van dit artikel. Dit artikel beschrijft chronologisch het tot stand komen van deze trogbrug, waarbij een speciale rol was weggelegd voor Adviesbureau Wagemaker tijdens het ontwerp- en uitvoeringsproces. ProRail heeft het tracé laten ontwerpen en het Tracébesluit is vastgesteld en ondertekend in februari 2004. Nadat alle procedures van de tracéwet waren doorlopen is een “Design and Construct” aanbesteding gehouden conform de UAV-GC. Aannemerscombinatie VolkerWessels-Boskalis (VWB) was één van de vijf gegadigden. Van Hattum en Blankevoort (VHB), dochter van VolkerWessels, is in deze combinatie verantwoordelijk voor de kunstwerken en de penvoering. Adviesbureau Wagemaker heeft in opdracht van VHB de betonnen kunstwerken en damwandconstructies ontworpen en geparticipeerd in het ontwerpteam.

Aanbestedingsfase

ProRail heeft de eisen vastgelegd in een vraagspecificatie. Samen met het Tracébesluit en een aantal tekeningen en sonderingen is dit het startpunt van het ontwerpproces. Verder heeft ProRail het gunningscriterium bepaald op de economisch meest voordelige aanbieding (de aanbiedingssom gecombineerd met de gekapitaliseerde onderhoudskosten). In dit project zijn de eventueel benodigde compensatie-inrichtingen (onderhoudsgevoelige dilataties in de spoorstaven) de onderscheidende onderhoudskosten. Daarnaast was er geen referentieontwerp en dus ook geen bouwvergunning.
Conform het Tracébesluit kruist de Sloelijn met een scherpe horizontale bochtstraal van 235 m de A58, waarbij de kruisingshoek verloopt van 19 tot 35 graden. De Sloelijn takt af van de Zeeuwse lijn die hier ter plaatse op een dijk ligt op ongeveer 6 m boven NAP. De A58 lag oorspronkelijk circa één meter lager dan de Zeeuwse Lijn. Om een ongelijkvloerse kruising mogelijk te maken moest de A58 verlaagd worden. De scherpe kruisingshoek leidt tot overspanningen van circa 50 meter.

Onderhandelingsfase

Na de aanbesteding is in de onderhandelingsfase door ProRail met twee gegadigden gesproken over het ingediende ontwerp, onduidelijkheden, extra wensen en dergelijke. Deze fase eindigde met de gunning aan de combinatie VolkerWessels-Boskalis.

Alliantiefase

In de alliantiefase is het ontwerp nog iets aangepast omdat in deze fase de bouwvergunning bij de vier betrokken gemeentes is aangevraagd en verkregen. Met name het architectonische ontwerp van de pijlers is gewijzigd. De pijlers zijn voorzien van esthetische ribben die enige gelijkenis vertonen met lamellen van traditionele verwarmingsradiatoren. De Welstandscommissie heeft verder geoordeeld dat de stoere gekromde trog (2,70 m hoog) het niet nodig heeft om opgedirkt te worden met tierelantijnen (afb. 2). In deze fase is tevens aanvullend grondonderzoek verricht. Tijdens de alliantiefase zijn de definitieve berekeningen gestart, opdat berekeningen en tekeningen tijdig beschikbaar zouden zijn voor de uitvoering.

Ontwerp van de brug

In het Tracébesluit is vastgelegd dat de Sloelijn zich ondergeschikt moet voegen in het Zeeuwse landschap. In de vraagspecificatie is dan ook vastgelegd dat pergolaconstructies en grote hooggelegen draagconstructies niet geaccepteerd worden. Kortom: het neigt naar een trogbrug.

Eén van de grote voordelen van trogbruggen is de geringe constructiehoogte. De constructiehoogte is het hoogteverschil van bovenkant spoor tot onderkant constructie; bij een spoor in ballast op een enkelsporige trog is die hoogte circa 1,25 m. Met de kleinst mogelijke constructiehoogte wordt de A58 zo weinig mogelijk verlaagd en daarmee wordt de lengte van de ontgraving het kleinst. Op deze wijze is het gelukt om de A58 net voldoende boven het hoogste

grondwaterpeil te houden waardoor een 40 m brede tunnelbak niet nodig was. De verlaging van de A58 doorkruist ook de ringdijk om Walcheren, die ook hier nog altijd een primaire waterkering is! Middels een kanteldijk is de waterkering gesloten en zijn de eisen van het Waterschap Zeeuwse Eilanden vervuld. Op het historische kaartje wordt de aftakking van de Zeeuwse lijn rechts van het dorp Arnemuiden gesitueerd langs de zeedijk van het eiland Walcheren (afb. 3).
Een ander groot voordeel van trogbruggen is de mogelijkheid om binnen zekere grenzen de locatie van de steunpunten vrij te kiezen. De steunpunten van deze trogbrug zijn ten opzichte van de gekromde lengteas van de brug asymmetrisch.
Het uiteindelijke resultaat van de voorgaande fasen is oogstrelend. Het definitieve ontwerp is een horizontaal sterk gekromde statisch onbepaalde trogbrug met een totale lengte van 140 m. De horizontale boogstraal is slechts 235 m en daarmee is de brug uniek in Nederland. De brug is ontworpen voor goederentreinen met een ontwerpsnelheid van 40 km per uur (afb. 4).

Een aantal projectspecifieke zaken wordt hierna beschreven.

Ontwerpkeuze voor de dilatatie en de plaats van de rempijlers

Nadat de keuze voor een trogbrug definitief was gemaakt, zijn verschillende alternatieven onderzocht voor dilataties en rempijlers. Dit in nauwe samenwerking met de wegenbouwers die het ontwerp van de verlaging van de A58 en de tijdelijke omlegging verzorgden en de ontwerpers van de aardebaan. De laatsten wilden graag werk met werk maken. De grond van de in de jaren zestig van de 20e eeuw aangelegde aardebaan van de A58 is uitstekend geschikt voor de aanleg van de nieuwe aardebaan voor het tracé van de Sloelijn (afb. 5).
Het verkeer op de A58 en de Postweg moet vrijwel altijd door kunnen gaan en om economische redenen is het onmogelijk om onder de in aanbouw zijnde trogbrug door te rijden. Verder is het vanwege de uitvoeringstechniek, de lengte van de voorspankabels en de aanwezigheid van langgelaste spoorstaven zeer wenselijk om een dilatatie in de brug aan te brengen. De plaats van de dilatatie is gekozen in de berm tussen de Postweg en de A58. De brug is in twee fasen gebouwd; eerst de noordelijke trog over de A58 en vervolgens de zuidelijke trog over de Postweg.
Bij het ontwerpen en beoordelen van de alternatieven zijn de belangrijkste ‘wetten van het spoor’ steeds nauwgezet gevolgd. Deze ‘wetten’ zijn:
1. gij zult de beëindiging van een kunstwerk haaks op het spoor maken;
2. gij zult ernaar streven om onderhoudsgevoelige compensatie-inrichtingen (dilataties in de spoorstaven) indien mogelijk te vermijden;
3. gij zult de kunstwerken in de richting van het spoor zeer stijf fixeren.
De eerste wet leidt ertoe dat bij zeer scherpe kruisingshoeken de overspanningen van de kunstwerken groter worden. De tweede wet leidt bij een spoor in ballast tot een maximale dilaterende lengte van ca. 65 m. De dilaterende lengte is de afstand van het fixatiepunt van het brugdek (rempijler) tot het vrije einde. De derde wet leidt tot zeer robuuste rempijlers. De rempijler van de noordelijke trog in de middenberm van de A58 is een drie meter dikke massieve schijf. Deze pijler is echter vanwege zijn grote kruisingshoek met de trogbrug niet geschikt om een dilatatie van de trogbrug te herbergen. Uiteindelijk is ervoor gekozen om de dilatatie te situeren ter plaatse van het steunpunt op de rempijler van de zuidelijke trog, in de tussenberm van de A58 en de Postweg. Deze pijler heeft in verband met deze dilatatie van de trog zeer forse afmetingen. Deze pijler is hol (doosconstructie) en is zo groot dat er bijna een eengezinswoning in zou passen. De aansluitende ribben, die een esthetische functie hebben, geven het geheel een robuust uiterlijk (afb. 6).

Langskrachtenberekening

Voor het bepalen van de afdracht van de krachten in langsrichting van het kunstwerk is door Wagemaker een langskrachtenrekenmodel opgesteld. Deze krachten bestaan in hoofdzaak uit de rem- en aanzetkrachten van de treinen en de temperatuurbelasting. De standaardrekenmethode volgens de Ontwerpvoorschriften van de Spoorwegen is niet toereikend voor deze sterk gekromde brug (afb. 7). Door de kromming ontstaan er radiale belastingen op de onderbouw. Om de invloed van de horizontale kromming van de trog in rekening te brengen is een ruimtelijk langskrachtenmodel (3D-raamwerkmodel) opgesteld. Op basis van dit mechanicamodel zijn de krachten en de verplaatsingen bepaald en daarmee kon worden aangetoond dat alle eisen van ProRail vervuld zijn.

Trogdoorsnede

De in het werk voorgespannen trogbrug is uitgevoerd in beton van klasse C35/45. De vloerdikte bedraagt tenminste 0,55 m, de randbalken zijn 1,40 m breed en 2,70 m hoog (afb. 8). Dit betekent dat de trog circa 10 m3 beton per strekkende meter bevat. Tezamen met het ballastbed is de betonnen trog ongeveer drie keer zo zwaar als de mobiele treinbelasting. Het schouwpad is gelegen op de randbalk aan de binnenbocht. De bovenleidingmasten staan op de randbalk aan de buitenbocht (afb. 9).
De brug is afgewerkt met een esthetische fraaie leuning van roestvaststaal waarbij de panelen tussen de balusters bestaan uit strekmetaal (afb. 10).
De trog is ontworpen voor zowel 1500 V gelijkspanning als 25 kV wisselspanning zodat in de toekomst zonder hak en breekwerk de tractiespanning gewijzigd kan worden. Hiermee is bij het ontwerp van de benodigde zwerfstroomvoorzieningen rekening gehouden.

Krachtsverdeling in de constructie

De trogbrug is gemodelleerd in een 3D-volumemodel in het eindige elementenprogramma Ansys. Hiermee zijn de wring- en dwarskrachten in de brugconstructie berekend. De resulterende spanningen uit dit model zijn uitgewerkt naar de benodigde hoeveelheid voorspanning en aanvullende wapening. Gezien de asymmetrische plaatsing van de pijlers heeft dit geleid tot een asymmetrisch voorspanverloop voor de binnen- en buitenbalk (afb. 11). Een aantal specificaties van de voorspanning in langsrichting:
Noordelijke trog: 12 + 9 kabels à 3350 kN/kabel. Dit levert 70.000 kN/trog op t=0
Zuidelijke trog: 2 x 8 kabels à 3350 kN/kabel. Dit levert 53.500 kN/trog op t=0

Ter plaatse van de eindsteunpunten (de landhoofden) en de dilatatie ter plaatse van het steunpunt in de berm tussen de A58 en de Postweg is de brug ook in dwarsrichting voorgespannen (afb. 12).

Fundering

Eind 19e eeuw is de spoorlijn Roosendaal-Vlissingen aangelegd. De stroomgeul tussen Zuid-Beveland en Walcheren is afgedamd door de spoordijk. De afgedamde Sloe slibde dicht met zeer fijn slib nabij de spoordijk. En net op deze plaats is de trogbrug voor de Sloelijn aangelegd. Vooral het slappe lagenpakket heeft een aanzienlijke invloed op het ontwerp van de aardebaan en de funderingspalen. Zetting zorgt namelijk voor een aanzienlijke additionele belasting op de paalfundering, dit resulteert in relatief grote veldmomenten (methode de Leeuw) en negatieve kleef.
Tijdens de uitvoering van de trog, wanneer de bekisting met 10 kubieke meter beton per strekkende meter brug belast wordt, bleek er een aardig fenomeen. De bekisting van de noordelijke trog die gebouwd is op de locatie waar gedurende 40 jaar het zandlichaam van de A58 de ondergrond heeft voorbelast, kon op staal gefundeerd worden. De bekisting van de zuidelijke trog die gebouwd is op de plaats waar nog nooit significante zandophogingen hebben plaatsgevonden, moest gefundeerd worden op 23,5 meter lange hulppalen (stalen buispalen).

Niet Gesprongen Explosieven (NGE)

Tijdens de voorbereiding voor de bouw van de noordelijke trog is een aantal zware explosieven gevonden in het bouwterrein (afb.13). De werkzaamheden aan de brug werden stilgelegd. In opdracht van ProRail is een groot onderzoek naar explosieven gedaan om er zeker van te zijn dat er geen explosieven meer aanwezig zouden zijn. Tijdens het onderzoek zijn de reizigers op de Zeeuwse lijn en de omgelegde A58 beschermd met een muur van zeecontainers. Er werd een groot aantal explosieven gevonden en geruimd; landmijnen, munitie en zelfs een vliegtuigbom (een 500-ponder). Deze vliegtuigbom is in de nabijheid van de bouwlocatie in een zandlichaam tot ontploffing gebracht (afb. 14).
De explosieven zijn overblijfselen van de Slag om de Sloedam uit 1944. Een complicatie bij het onderzoek naar explosieven was dat de meeste explosieven bij de aanleg van de A58 in de jaren zestig onder een drie à vier meter dik zandpakket zijn verdwenen, ze lagen door zettingen soms meer dan zes meter diep.
De ontwerplevensduur van bruggen wordt in het algemeen gesteld op 100 jaar. Echter veel bruggen worden voordat die tijd verstreken is geamoveerd vanwege maatschappelijke ontwikkelingen, zoals weg- en kanaalverbredingen, belastingverhogingen en dergelijke. Militaire explosieven moeten onmiddellijk hun werk doen maar mijnen en blindgangers houden ons zeker een eeuw bezig.

Epiloog

ProRail heeft een naam hoog te houden op het gebied van opdrachtgeverschap van robuuste en fraaie kunstwerken. In dit project is in een sterk concurrerende omgeving een team van projectleiders, werkvoorbereiders, wegenbouwers en ontwerpend constructeurs erin geslaagd om een winnend ontwerp te maken (afb.15).
In de uitvoeringsfase is in nauwe samenwerking van medewerkers van Van Hattum en Blankevoort en Adviesbureau Wagemaker een fraai kunstwerk gerealiseerd dat ProRail met ere mag toevoegen aan zijn palmares.

Download hier het artikel in pdf-formaat

Architecten dr.ir. I. Wouters en ir. M. de Bouw

In België zijn er geen historische hangbruggen bewaard. Ze werden gebombardeerd tijdens de twee wereldoorlogen, takelden af door gebrekkig onderhoud of werden afgebroken omdat ze niet meer voldeden aan de huidige veiligheidsnormen . De geschiedenis van het bruggen bouwen kan enkel nog geïllustreerd worden aan de hand van miniaturen: de sierbruggen gelegen in publieke parken en kasteeltuinen. Deze sierbruggen werden recentelijk opgelijst door de VVIA (Vlaamse Vereniging voor Industrieel Erfgoed). Het overzicht bevat zes ijzeren hangbruggen, daterend van 1824 tot 1905 met overspanningen tussen 8 en 28 meter. Hoewel het om een klein aantal bruggen gaat, weerspiegelen ze toch de belangrijkste stappen die gezet werden in het bouwen van ijzeren hangbruggen in de 19de eeuw: kettingelementen worden vervangen door stalen kabels, het gietijzer door smeedijzer en later staal, platstaal door profielstaal, stiftverbindingen door klinknagels en bouten,.... Ook de verschillende technieken voor de verstijving van het brugdek komen aan bod.
In tegenstelling tot verkeersbruggen waren de sierbruggen in lusttuinen en kasteelparken luxueuze toevoegingen. Veelal dienden ze om zelf gecreëerde hindernissen te overwinnen. De brug was een architecturale geste en een baken in het landschap. De brug maakte deel uit van een wandeling, ze bood de wandelaar een wijd zicht op de omgeving. Door de hoge lasten hebben de erfgenamen van kasteelheren het tegenwoordig moeilijk om de eigendommen in de familie te houden. Vaak kopen de gemeentes de domeinen aan om er administratieve en culturele functies in onder te brengen. Het omliggende park wordt publiek toegankelijk en de oorspronkelijke private bruggen worden herbestemd tot ‘publieke bruggen’. Hoewel het nog steeds voetgangers zijn die de brug bewandelen, kan men toch van een functiewijziging spreken, gezien de strengere eisen voor een publieke brug.
Publieke parkbruggen werden destijds reeds voor hogere belastingen ontworpen, maar ook hier zijn de normen strenger geworden en moet bij de renovatie nagegaan worden of het huidige niveau van veiligheid voldoende is. De huidige bruggen moeten een mobiele belasting van 5 kN/m² aankunnen. Geen enkele historische brug is hiervoor gedimensioneerd. De uitdaging van de renovatie bestaat erin een evenwicht te vinden tussen het versterken enerzijds en het behouden van het erfgoed anderzijds.
In hetgeen volgt wordt het renovatieproces van vijf bruggen beschreven.

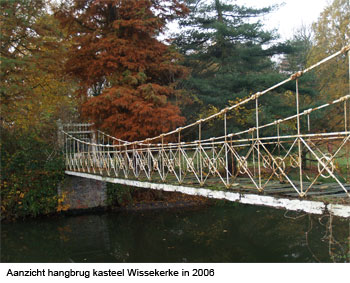

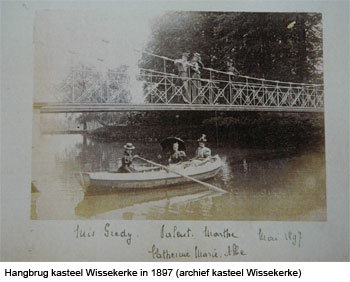

Hangbrug kasteel Wissekerke 1824

Het kasteel Wissekerke, gelegen te Bazel-Kruibeke, ten zuiden van Antwerpen dateert uit de 14de eeuw. Gedurende de daarop volgende eeuwen werden delen van het kasteel gesloopt, heropgebouwd, verbouwd of vernield tijdens de oorlogen. In de 19de eeuw kwam het kasteeldomein in handen van de adellijke familie Vilain XIIII. Ze lieten het park in Engelse stijl heraanleggen en gaven de Brusselse ingenieur Jean-Baptiste Vifquain (1789-1854) in 1824 de opdracht het kasteel uit te breiden en een brug over de parkvijver te bouwen. Jean-Baptiste Vifquain was op dat moment geen onbekende meer. Na het behalen van zijn ingenieursdiploma aan de Ecole Polytechnique in Parijs in 1814 werd hij aangenomen als assistent-ingenieur bij de dienst Waterstaat. Hij spitste zich toe op kanalen, wateren en bossen. Zo werd hij onder andere belast met de aanleg van het kanaal Brussel-Charleroi. Om zijn kennis bij te schaven reisde hij regelmatig naar Engeland om er de water- en spoorwegen te bestuderen. Hij zette als eerste stoompompen in voor de wateraanvoer. Voor zijn vernieuwende bijdrage kreeg Vifquain in 1825 de titel ‘Hoofdingenieur 1ste klasse door Koninklijk besluit’. Later werd hij algemeen inspecteur van Bruggen en Wegen en schreef in 1842 het boek ‘Waterwegen in België’ dat een unieke verzameling is van de toenmalige kennis.
Het brugontwerp dat Vifquain in 1824 maakt is vernieuwend. Om dit aan te tonen keren we terug naar het begin van de 19de eeuw aan de hand van het overzichtswerk ‘Mémoire sur les Ponts Suspendus’ dat de fransman Claude Navier in 1823 schreef. Het werk beschrijft de jonge verwezenlijkingen van Amerikaanse, Engelse en Franse ingenieurs zoals J. Finley, M. Telford, S. Brown, M. Stevenson, M. Brunel, M. Seguin en stelt berekeningsmethodes voor om de vorm van de hangkabel te bepalen en de spanningen in de elementen te berekenen.
In Engeland werkte men op dat moment met kettingelementen of oogstaven. De oogstaven werden door bouten verbonden tot een ketting. In Frankrijk experimenteerde men met kabels uit getrokken draden. Deze waren structureel gezien veel efficiënter. Door de tegengestelde verhouding loonkosten/materiaalkosten waren in Frankrijk de arbeidsintensieve getrokken kabels goedkoper, in Engeland de zware oogstaven.
Vifquain gebruikt de typologie van de Engelse oogstaven om zijn hangbrug in België te verwezenlijken en de 23 meter van de parkvijver te overspannen. Twee smeedijzeren hangkettingen worden opgespannen tussen kruisvormige gietijzeren kolommen. De trekkracht in de hangketting wordt via een trekketting naar de fundering afgeleid. De kolommen zijn verbonden en vormen een portiek. De ketting bestaat uit afzonderlijke oogstaven die elk ongeveer één meter lang zijn. De oogstaven worden verbonden via een schakel. Aan de schakel wordt ook de hangstaaf verbonden, die het brugdek draagt. De schakel van de ketting lijkt op de schakel van de Engelse Union Chain Bridge die in 1820 gebouwd werd door Samuel Brown. Toch zijn er wezenlijke verschillen. In de brug van Vifquain worden zowel de twee oogstaven, als de hangstaaf met een bout verbonden aan de schakel. In de brug van Samuel Brown wordt de verticale hangstaaf opgehangen aan de schakel. Hetzelfde detail vinden we terug in de bruggen van de Duitse ingenieur Wilhelm Von Traitteur die in Sint-Petersburg indrukwekkende hangbruggen bouwde vanaf 1824.
Een belangrijke problematiek die de ingenieurs bezighield in de 19de eeuw was het verstijven van het brugdek om de bewegingen bij het bewandelen te verminderen. Vifquain verstijft het brugdek door de handleuning als een vakwerk te detailleren en de hangstaven deel uit te laten maken van de structuur. Tevens brengt hij windverbanden aan in het vlak van het brugdek. De integratie van hangstaven en leuning zorgt voor een optimaal materiaalgebruik en maximale transparantie. Deze soberheid en efficiëntie maken de brug elegant.
De familie Vilain XIIII bewoonde het kasteel tot 1989. Daarna versnipperde het geheel door het afzonderlijk verkopen van de delen. De neerhoeve en duiventoren kwamen in het bezit van particulieren, het kasteel werd verkocht aan de gemeente. De gemeente huurde het park en stelde het domein open voor publiek. In 1991 werd de hangbrug, om veiligheidsredenen, voor het publiek gesloten. In 2006 kocht de gemeente ook het park en de brug aan. Een ontwerpteam werd aangesteld voor de renovatie van de brug. Vermoedelijk kan in 2008 gestart worden met het indienen van de subsidieaanvraag. In afwachting daarvan werd de brug geschoord.
Bij het herberekenen van de brug blijken de boutverbindingen de zwakste schakel te zijn. Deze laten slechts een zeer beperkte belasting toe van amper 0,1 kN/m². Gezien het beperkte draagvermogen van de brug en de slechte staat waarin de brug verkeert (scheur in de gietijzeren kolom; uitgebogen, ontbrekende en verroeste smeedijzeren staven), is het versterken van de elementen geen optie. Indien de brug een publieke brug wordt - en dit is het uitgangspunt van de burgemeester - moet er op zoek gegaan worden naar een alternatief concept om de vereiste belasting van 5 kN/m² te kunnen opnemen.
Uit een analyse van de verbindingen bleek dat de opbouw van het brugdek niet origineel is: het huidige brugdek bestaat uit houten planken, die steunen op stalen U-profielen en die via een U-vormige stang gelast zijn aan de hangstijlen. Gezien zowel U-profielen, als de techniek van het lassen van latere datum zijn, kan het brugdek als niet-origineel beschouwd worden. Alle andere elementen (gietijzeren kolommen en smeedijzeren leuning, schakels en oogstaven) zijn origineel. Het ontwerpteam koos ervoor het huidige niet-originele brugdek te demonteren en een nieuwe zelfdragende kokerbrug op de plaats van het vroegere brugdek te leggen. Op die manier blijven alle historische componenten van de hangbrug intact en voldoet ze tevens aan de eisen van een publieke voetgangersbrug. De verbinding tussen de hangstijlen en de kokerbrug wordt glijdend gedetailleerd.

Hangbrug Hof ter Wallen 1854

Het huidige kasteel Ter Wallen in Olsene dateert van 1854. Baron en barones Polydore Piers de Raveschoot-Surmont de Volsberghe braken de voormalige 15de eeuwse burcht af om plaats te maken voor een indrukwekkend kasteel, opgetrokken in neo-renaissance stijl naar de hand van de Gentse architect Louis Minard. Het kasteel is omringd door een grote waterpartij. Een wandelpad slingert via een bescheiden hangbrug over de waterpartij door het parkdomein. Het hangbruggetje is zeer eenvoudig opgebouwd. Een stalen draadkabel, loopt van de ene oever naar de andere, over twee vrijstaande gietijzeren kolommen. Het houten brugdek wordt ondersteund door vier evenwijdige balken die van de ene naar de andere oever lopen. De twee buitenste balken zijn via verticale stijlen bevestigd aan de hangkabel. De twee binnenste balken zijn opgelegd op de oever en rusten via dwarsverbindingen op de uiterste balken. De toegepaste profielen zijn zeer slank.
Toen de kasteelvrouw Solange Piers de Raveschoot in 2002 overleed gingen de erfgenamen over tot de verkoop van het 6 hectare grote domein. Het domein werd door een industrieel opgekocht en wordt momenteel gerenoveerd. Eerst wordt de buitenruimte aangepakt, daarna het kasteel.
De hangbrug werd reeds lange tijd niet meer onderhouden. Het houten brugdek was verdwenen, de gietijzeren kolommen scheefgezakt en de trekkabel die de kolommen met hun verankeringspunt verbonden weggeroest. In 2006 werd gestart met de renovatie van de brug onder leiding van architect Demeyere en landschapsarchitect Paul Deroose. Gezien de brug en het park in privé bezit zijn, zijn de verstrengde normen hier niet van toepassing. De renovatie beperkte zich daarom tot de herstelling van de beschadigde delen. Hierdoor kon de slankheid van de profielen behouden blijven. Enkel het constructiedetail van de verankering van de staalkabel werd herzien en bovengronds uitgevoerd voor betere onderhoudscontrole.

Parkbrug te Antwerpen 1869

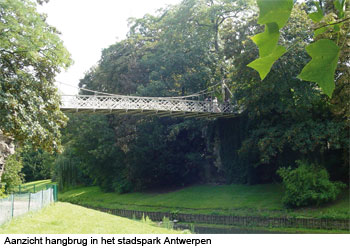

In 1868 besliste Antwerpen om een publiek park aan te leggen op het domein van de voormalige Spaanse fortificaties. De Duitse landschapsarchitect Frederic Eduard Keilig (1827-1895) werd aangesproken om het 14 hectare grote domein vorm te geven. Keilig legde een vijver aan om de grenzen van het voormalige fort te benadrukken en schetste een hangbrug hoog boven het waterniveau om de wandelaars een ver uitzicht over het park te geven. Het gerucht over de te bouwen hangbrug deed de ronde en in april 1868 zond de in Wallonië gevestigde Société John Cockerill spontaan een ontwerpvoorstel naar de stad. Het ontwerpvoorstel vertoonde veel gelijkenissen met de hangbrug die in 1865 in Parijs gebouwd werd in het park Chaumont, een voormalige steengroeve. Op de ingezonden tekening wordt de hangkabel bevestigd in een rotsmassief. Ingenieur Van Bever, werkzaam bij de gemeente, liet weten dat het voorstel onbruikbaar was, gezien er in Antwerpen geen rotsmassief is. In mei 1868 werden de finale afmetingen van de brug vastgelegd en acht constructeurs werden aangeschreven, waaronder Société John Cockerill. Slechts twee constructeurs dienden een ontwerp in: Société Lucien Van der els et Cie voor 17.500.- fr. en Etabl. Cail et Halot voor 10.950.- fr. In juli van dat jaar werd de opdracht gegund aan de Brusselse onderneming Cail et Halot. In november werd het werkschema goedgekeurd dat voorzag om de brug tegen mei 1869 klaar te hebben. De productie van de stalen kabel, die gefabriceerd werd in Gateshead in Engeland, leverde vertraging op. Pas op 6 augustus was de brug volledig gemonteerd. Op 7 augustus werd een proefbelasting uitgevoerd. In tien tussenstappen werd de brug belast tot 300 kg/m² en de doorbuiging gemeten. De uiteindelijke belasting resulteerde in een doorbuiging van 40 cm (L/67,5) in het midden van de brug. Deze belasting werd gedurende 24 uur aangehouden. Na het ontlasten was de blijvende doorbuiging 10 cm. De proef schonk voldoening en de brug werd in augustus 1869 voor het publiek geopend.
De brug bevindt zich twaalf meter boven het waterniveau en overspant 27,5 meter. Het houten brugdek wordt gedragen door samengestelde geklinknagelde I-profielen die dwars op de looprichting liggen. De I-profielen worden aan hun uiteinden bevestigd aan hangstaven die de krachten naar de hangkabel brengen. De hangkabels spannen tussen de gietijzeren kolommen, die onderling verbonden zijn om een portaal te vormen. Ter hoogte van de kolom gaat de trekkracht van de hangkabel over in twee trekstaven die naar het funderingsmassief worden geleid.
Om de stijfheid van de brug te verhogen werden verschillende maatregelen genomen. De kolommen zijn naar buiten verschoven ten opzichte van het brugdek: de hierdoor gerealiseerde geïnclineerde kabel is stabieler. De leuning van de brug is uitgewerkt als een vakwerk en verstijft het brugdek. Ten slotte werden windverbanden aangebracht tussen de I-profielen.
De vernieuwingen die we in deze brug kunnen terugvinden zijn enerzijds de techniek van het klinknagelen en anderzijds het gebruik van kleine U- en L-profielen om grotere profielen te maken, zoals I-profielen. Ook de detaillering, uitwerking van de scharnierende kolomvoet en de verbinding tussen de hanger en de kabel tonen de vooruitgang.
Uit briefwisselingen tussen de aannemer Cail et Halot en stadsingenieur Van Bever weten we dat het bakstenen verankeringsmassief ontworpen werd om een kracht van 400 kN op te nemen. Uit de herberekening van de brug blijkt dat dit gegeven het draagvermogen beperkt. De maximaal toelaatbare mobiele belasting is 2 kN/m², nochtans kunnen de andere constructieonderdelen (trekkers, kolommen en kabels) een belasting opvangen van 5 kN/m².
In 1971 werd de brug gesloten voor publiek omdat een van de twee hangkabels tot 50 % gecorrodeerd was. De brug was op dat moment bijna 100 jaar oud. Verdere inspectie van de brug bracht aan het licht dat de balkprofielen en de leuning eveneens ernstige corrosieschade vertoonden. De gemeente diende een aanvraag in om de brug te beschermen en begon in 1976 aan de renovatie. Gezien de brug geen functieverandering onderging en ze in het verleden gedimensioneerd was op een mobiele last van 3 kN/m² werden er geen pogingen ondernomen om de brug te versterken. De brug is bovendien zeer stijf en geeft daardoor een veilig gevoel. Wel werd een versperring aangebracht om de toegang van gemotoriseerde voertuigen onmogelijk te maken. Toch had de renovatie drastische gevolgen voor de brug. De samengestelde U-profielen die het houten dek dragen, werden vervangen door hedendaagse I-profielen. Ook de windverbanden, de stijlen en de hangkabel werden vervangen. Door het gebrekkige onderhoud gingen veel originele elementen verloren.

Private brug te Zelzate 1880-1885

Bruggen op private domeinen zijn vaak slecht gedocumenteerd. Dit geldt ook voor de brug die terug te vinden is in de tuin van het herenhuis in Zelzate. Uitgaande van de kadasterplannen kunnen we de inplanting van de waterpartij terugbrengen naar 1880-1885. Indien de brug gebouwd is in de periode dat de vijver werd aangelegd dateert ze van deze periode. Het herenhuis werd later afgebroken en zo kwam de brug in de achtertuin van een school te liggen. De bescheiden brug overspant 8,25 meter en is 1,5 meter breed. Door haar schaal, haar gecanneleerde gietijzeren kolommen en het ritme van de verticale stijlen lijkt ze op de brug van het kasteel Ter Walle.
De brug kende een gebrekkig onderhoud en daardoor zijn belangrijke structurele elementen verdwenen. Zo zijn de kabels die de kolom met de verankering verbinden weg. Anderzijds kunnen we ervan uitgaan dat, dankzij het gebrekkige onderhoud, alle elementen (met uitzondering van het betonnen brugdek dat over het houten brugdek werd gestort) origineel zijn. Deze brug toont ons de opbouw van de in de 19de eeuw gebruikte kabels.

Parkbrug te Vilvoorde 1899

Op het einde van de 19de eeuw verkreeg de burgemeester van Vilvoorde een domein van 6,3 hectare. Het was een moerassig gebied waarop niet gebouwd kon worden. De burgemeester besloot in 1895 een stadspark aan te leggen. Centraal kwam er een grote vijver. Wandelaars konden de vijver oversteken via een brug, die 3,10 meter boven het waterniveau hing. Het park en de hangbrug werden in 1899 aangelegd. De brug is drie meter breed en overspant 17,5 meter. In tegenstelling tot de andere bruggen, waar de hangkabel telkens onderbroken wordt ter hoogte van de kolom, loopt de hangkabel hier door over de kolom. De kolommen zijn ingeklemd in het massief en bovenaan voorzien van een rol, waarover de kabel kan glijden. Er werd niet langer gietijzer gebruikt voor de kolommen, maar staal. De kolommen vormen een portaal en zijn uitgevoerd als een vakwerk. Om de 2,2 meter is er een hangstijl bevestigd aan de hangkabel die het brugdek draagt. Door de grote tussenafstanden verloopt de kabel in knikken.

Het brugdek is opgebouwd uit primaire, secundaire en tertiaire balken. De twee hoofdbalken (IPE180) spannen van oever tot oever. Dwars daarop worden om de 1,1 meter I-profielen (IPE100) bevestigd. Tussen deze liggers worden opnieuw kleine IPE80 balken, met een tussenafstand van 0,77 meter, bevestigd om het houten brugdek te ondersteunen. Windverbanden zijn aangebracht onder het brugdek. Het op deze manier gerealiseerde dek is zeer stijf. De leuning heeft hier geen verstijvende functie.
Reeds in 1970 werd de hangkabel vervangen. In 2000 was de brug opnieuw toe aan een grondige renovatie: het metselwerk was verzakt en de stalen I-profielen waren geroest. Vooral de flenzen, waar stof en vuil zich ophoopten waren er erg aan toe. Enkel de hangstijlen, het vakwerk tussen de kolommen en de handleuning zijn origineel.
Gezien er weinig hangstijlen zijn, moeten ze elk een vrij grote kracht overbrengen naar de hangkabel. Nochtans zijn de hangstijlen niet zwaarder gedimensioneerd dan in de andere bruggen. Wanneer we de spanning in de hangstijl beperken tot 120 N/mm², kan de brug een mobiele last van 4 kN/m² aan. Dit werd voldoende bevonden om de veiligheid van het huidige gebruik te garanderen. Ook hier werden versperringen aangebracht om het gemotoriseerde verkeer te weren.
Tijdens de renovatie werd er weinig aandacht besteed aan het ontwerpen van duurzame details. De afdekkap boven de kolom werd achterwege gelaten. Daar waar de kabel in het funderingsmassief gaat, is hij onbeschermd en in rechtstreeks contact met de grond.

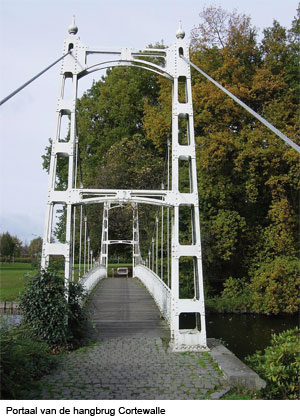

Hangbrug kasteel Cortewalle 1900-1905

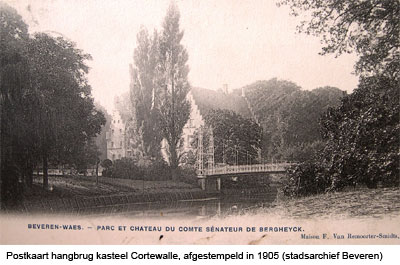

De hangbrug op het domein van kasteel Cortewalle te Beveren bestond zeker in 1905, omdat hij is afgebeeld op de postkaart ‘Parc et Chateau du Comte Sénateur de Bergheyck’ verstuurd in 1905. Anderzijds is er een plan uit 1900 waarop de aan te leggen tuin en brug voorzien zijn. De brug is dus gebouwd in de periode 1900-1905. Hoewel de brug van Beveren lijkt op de brug van Vilvoorde komt ze veel eleganter over. Dit is te danken aan de uitgewerkte handleuning en het gebogen brugdek. De brug overspant 26 meter en is 2,4 meter breed.
Ook dit brugdek is opgebouwd uit primaire, secundaire en tertiaire I-profielen en wordt aan weerszijden door veertien hangstijlen aan de hangkabel verbonden. Toch is de brug veel beweeglijker en levendiger bij het belopen. De grote bewegingen van het brugdek zorgen tevens voor grote verplaatsingen in de handleuning en daar is deze niet tegen bestand. Door uit te buigen en te breken bevrijdt ze zich van deze spanningen.
De brug werd tot 1960 als een private brug gebruikt. In 1967 werd het kasteeldomein opgekocht door de gemeente die er publieke functies in onder brengt. Hoewel de brug niet als een publieke brug werd gedimensioneerd kan ze toch een mobiele last van 4 kN/m² opnemen. De renovatiewerken die uitgevoerd werden hebben dan ook vooral betrekking op het herstellen en niet op het versterken. In 1978 werd het brugdek vernieuwd. In 1990 werd er een grondige stabiliteitscontrole uitgevoerd nadat een van de hangstijlen brak. De hangkabel werd vervangen, de kolommen werden terug op dikte gelast en de uitgebogen leuning werd hersteld.

Terugblik

Uit het overzicht blijkt dat de historische publieke voetgangershangbruggen (Antwerpen, Vilvoorde en Beveren) een mobiele last van 4 kN/m² aankunnen in vergelijking met de belasting van 5 kN/m² die opgelegd wordt bij nieuwbouw. Het lagere draagvermogen van de historische bruggen zou in theorie gecompenseerd kunnen worden door een beter onderhoud en inspectie van de bruggen. De praktijk wijst echter uit dat de bruggen vrij slecht onderhouden worden en dat er zichtbare gebreken nodig zijn alvorens ingegrepen wordt.
Opmerkelijk is ook dat de oudste brug (hangbrug in Wissekerke van 1824) het meest authentiek is. Zowel de gietijzeren kolommen als de smeedijzeren kettingen, schakels, hangstijlen en leuning zullen na de renovatie behouden blijven. Dit staat in schril contrast met de latere bruggen waarvan het merendeel van de stalen componenten reeds vervangen werd. Investeren in duurzaamheid werpt vruchten af.

Bibliografie:

Archieven van Stad Antwerpen, Beveren en kasteel Wissekerke
Navier, M., 1823, Rapport a Monsieur Becquey, Conseiller d’Etat, Directeur Général des Ponts et Chaussées et des Mine; et Mémoire sur les Ponts Suspendus, Paris: Imprimerie Royale. Available online on http://books.google.com
Wouters, I., de Bouw, M., Nieuwmeijer, G.G., 2006, ‘’Nineteenth-century Iron Suspension Foothbridges in Flanders’’ in Dunkeld, M. (eds.) e.a. Proceedings of the second International Congress on Construction History, Volume 3, Cambridge, Construction History Society, p.3389-3401
Wouters, I., Adriaenssens, S., de Bouw, M., Verbeeck, B., 2007, Studie van de smeedijzeren hangbrug van kasteel Wissekerke te Bazel: bepaling van het draagvermogen, pathologie en ontwerpvoorstellen, Vrije Universiteit Brussel, intern rapport

Personalia:

Dr. ir. arch. Ine Wouters (1972) is docent aan de vakgroep Architectonische Ingenieurswetenschappen van de Vrije Universiteit Brussel. Ir. arch. Michael de Bouw (1980) is als assistent aan dezelfde vakgroep verbonden. Hun onderzoek richt zich naar het renoveren van 19de eeuwse stalen structuren.
Foto’s van Dr. Ir. arch. I. Wouters, tenzij anders is aangegeven.

Download hier het artikel in pdf-formaat
