B.H. Hesselink P.M.S.E. Adviseur Holland Railconsult

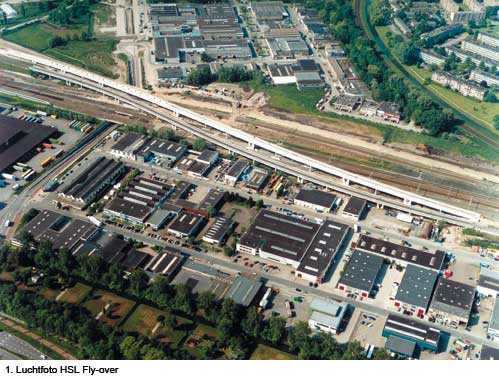

Als onderdeel van het project HSL Zuid, Kunstwerken Barendrecht is de HSL Fly-over gebouwd in de periode van najaar 2001 tot voorjaar 2003. Deze fly-over vormt een belangrijk kunstwerk in het tracé van de HSL Zuid (Hogesnelheidslijn Amsterdam - Parijs). Het betreft hier de enige ongelijkvloerse kruising van de beide HSL sporen in Nederland die het mogelijk maakt om de rijrichting van de trein in Nederland (rechts) aan te sluiten op de rijrichting in België en Frankrijk (links). De fly-over is gebouwd over de drukke sporenbundel op het baanvak Dordrecht - Rotterdam, afb.1. De reden voor de keuze van de locatie Barendrecht (grondgebied gemeente Rotterdam) is gelegen in het feit dat het de eerste locatie is komend vanaf de Belgische grens waar de hogesnelheidstrein vaart mindert, zodat een fly-over een relatief beperkte lengte kan hebben. (Ontwerpsnel-heidsafname van 300 km./uur tot 140 km./uur). De bestaande fly-over (conventioneel spoor en geen onder-deel van het project) is te zien op de voorgrond, de HSL Fly-over ligt daar parallel achter. De HSL Fly-over bestaat uit een achttal staal-betonnen trogbruggen gebouwd volgens het “Staalbeton” principe met een totale lengte van 630 m. De langste brug heeft een totale lengte van 120 m. en de grootste overspanning bedraagt 48,9 m. (over de onderdoorgang Bergambachtstraat). De maxi-mum hellingspercentages bedragen 2,2 % stijging en 3,5 % daling. Het is de eerste keer dat een spoor fly-over in de vorm van een trogliggerbrug in staal-beton “Verbundbau” is gerealiseerd in Nederland.
Ontwerp
In de variantenstudie voor de keuze van een brugconstructie zijn er vier verschillende varianten voor de vrije kruising onderzocht:
• Betonnen trogbrug
• Staalbeton trogbrug
• Pergola-constructie ter plaatse van de sporen HL tot en met LL en spoor 80.
• Stalen boogbrug
De constructievarianten zijn onderling vergeleken op de aspecten: techniek, bouwmethoden en bouwtijd, kwaliteit, onderhoud, vormgeving en bouwkosten. Vervolgens zijn de aspecten van de verschillende varianten afgewogen. Het resultaat van de variantenstudie geeft aan dat een staalbeton trogbrug de meest aantrekkelijke constructievariant voor de vrije kruising is. Met name de aspecten bouwmethode en bouwtijd waren doorslaggevend in de uiteindelijke keuze. Door de stalen hoofdliggers zijn er minder buitendienststellingen van onderliggende sporen noodzakelijk en is de bouwtijd op locatie aanzienlijk korter. De vrije kruising bestaat uit acht brugdelen met - van noord naar zuid - respectievelijke lengten van circa 63, 64, 109, 105, 120, 64, 50 en 49 m. De overspanningen zijn zodanig gekozen, dat:
• de overspanningen niet te groot worden in verband met de haalbare overspanning bij deze constructievorm.
• de steunpunten geplaatst kunnen worden op aanvaardbare plaatsen tussen de sporen op maaiveldniveau.
• de lengtes per brugdeel niet te groot worden teneinde langgelast spoor zonder compensatielassen c.q. -inrichtingen te kunnen toepassen.
• de bouw van de brugdelen en steunpunten nog goed uitvoerbaar is.
Constructie onderbouw
De onderbouw van de fly-over wordt uitgevoerd als vrijstaande kolommen voor de tussenondersteuningen en als zogenaamde rempijlers voor de eindsteunpunten per brugdeel. Ter plaatse van de uiteinden van de fly-over zullen landhoofden worden gebouwd. De tussen-ondersteuningen worden uitgevoerd als vrijstaande kolommen met een diameter van 1,10 m. geplaatst op een funderingspoer met een dikte van 1,50 m. Ter plaatse van elk einde van een brugdeel worden rempijlers geplaatst. De constructie van deze pijlers is zodanig gekozen dat alle langskrachten vanuit de bovenbouw door deze rempijlers worden opgenomen. De afmetingen van de rempijlers zijn bepaald op basis van een langskrachtenberekening. De conclusie van deze bereke-ning luidt dat voegloos spoor mogelijk is doch dat de rempijlers zo stijf mogelijk dienen te worden ontworpen. Hiertoe zijn wanden op een doorgaande funderingspoer geplaatst. Gekozen is voor wanden met een elliptische doorsnede. Er is rekening gehouden met een zettingstijd van circa 1 jaar van de beide aan de landhoofden aan-sluitende grondterpen, teneinde de buigende momen-ten in de funderingspalen ten gevolge van de grondophoging te beperken.
Constructie bovenbouw
De statisch onbepaalde staal-beton trogbruggen zijn opgebouwd uit twee stalen vollewandliggers met hiertussen een boven de tussensteunpunten in lengte-richting meewerkend betondek. De vollewandligger is opgebouwd uit een lijfplaat van 2400 mm. hoog met een dikte van 25 mm., een bovenflens van 1250 mm. breed met een dikte variërend van 40 tot 80 mm. en een onderflens van 1300 mm. breed met een dikte variërend van 40 tot 50 mm. Het betonnen rijdek, dik 550 mm., bestaat uit geprefabriceerde elementen die na het plaatsen van de staalconstructie op de onder-flenzen van de vollewandligger worden uitgelegd. In de langsrichting van de brug worden de platen door middel van een stortvoeg monoliet met elkaar verbonden. In de prefab platen worden stalen platen opgenomen, welke na het aanbrengen van de prefab platen door middel van bouten met aan de stalen hoofdliggers gelaste platen worden verbonden tijdens de montage. Bovendien zijn deuvels aan het lijf en de onderflens van de hoofdligger aangebracht, zodat samen met de wape-ning die uit het prefabelement steekt voor een goede samenwerking wordt gezorgd tussen hoofdligger en vloerplaat. Doordat het beton in het veld in de trekzone ligt gaat het beton hier scheuren. Hierdoor werkt het beton in het veld minder mee in de krachtsopname. In de staal-beton trogbrug komt spoor in ballast te liggen. Het dienstpad wordt bovenop de bovenflens van de stalen hoofdligger aangebracht. Aan de buitenzijde van de hoofdliggers worden, op advies van de architect, gebogen platen aangebracht.
Detaillering vloer
Het betondek is opgebouwd uit prefab beton platen breed 3 m. In de bouwfase kunnen deze platen beschouwd worden als losse elementen opgelegd op de onderflens van de stalen liggers met in langsrichting voegen ertussen. In deze fase is het geen continue plaat en kan alleen in dwarsrichting belasting afdragen naar de oplegpunten ter plaatse van de stalen liggers. Pas nadat de voegen tussen de vloerdelen zijn doorgekoppeld en aangestort én de schuifvaste aansluiting aan weerszijden met de stalen liggers tot stand is gebracht, werken de twee stalen liggers en de tussenliggende prefab vloer tezamen als composietligger.
In de detailleringsfase zijn de volgende detailbereke-ningen uitgevoerd aan de vloer:
• Schuifverbinding tussen stalen liggers en de beton-nen rijvloer
• Benodigde wapening in dwars- en lengterichting van de prefab elementen
• Krachtsoverdracht in lengterichting in de stortvoeg tussen de prefab elementen
• Krachtsoverdracht in dwarsrichting in de stortvoeg tussen stalen liggers en prefab elementen
• Beschouwing scheurwijdte en afstand
De bovenrand van de stalen ligger moet gesteund worden om als gedrukte rand stabiel te blijven. De verticale schotten hart op hart 6 m. verzorgen dit en dragen de kracht door middel van inklemmomenten over op de prefabplaten. Deze inklemmomenten zijn zeer lokaal van aard en rondom de verticale schotten gesitueerd. Ten behoeve van het bepalen van de inklemmomenten op de prefabplaten is de maatgevende trog in een computerprogramma (EEM model ANSYS) gemodel-leerd en hierin (niet-lineair door middel van een grote verplaatsingen som) doorgerekend. De stalen hoofd-ligger is volledig, inclusief schotten, door middel van 3D buig/schijf oppervlakte elementen gemodelleerd en het betonnen dek door middel van 3D balk elementen. Door de grote inklemmomenten wordt de wapening in de dwarsvoegen ter plaatse van de verticale schotten extra zwaar uitgevoerd. Hierdoor kan de wapening in de prefab platen beperkt blijven doordat deze niet het grote inklemmoment hoeven over te dragen.
In de deze fase zijn er twee varianten uitgewerkt voor de schuifverbinding:
• DEMU ankers door het lijf van de stalen ligger
• Deuvels met overlappende wapening.
De variant met DEMU ankers viel af doordat deze zeer arbeidsintensief was en de stalen hoofdligger te veel verzwakte.
Alternatief ontwerp
Het besteksontwerp ging uit van de volgende fasering voor de bovenbouw:
1. fabricage hoofdliggersecties in de hal (sectielengtes circa 20 á 30 m.);
2. transport secties naar de bouwplaats;
3. samenstellen hoofdliggersecties tot hijssecties op de bouwplaats;
4. inhijsen hoofdliggersecties op de onderbouwsteunpunten;
5. maken in-situ lassen op hoogte in de hoofdliggers;
6. inhijsen en positioneren van prefab betonnen vloerelementen op de onderflenzen van de stalen hoofdliggers;
7. vlechten en aanstorten betonnen randstrook in het werk (verbinding vloer en stalen liggers);
8. opstorten ballastkeerwanden en aanbrengen overige voorzieningen.
Het passingsrisico gerelateerd aan het aangepast besteks-ontwerp ten aanzien van het inhijsen van de prefab betonnen vloerelementen werd door de aannemer on-acceptabel hoog geacht. Het grote probleem hierbij was het feit dat een drietal rijen aan beide vloerranden uitste-kende wapening overlappend aan een woud van stalen deuvels aangebracht op het lijf van de stalen I-liggers zou moeten worden ingehesen, waarbij de stekken bij het neerlaten op de onderflens van de hoofdliggers de deuvels zouden moeten passeren. Rekening houdend met realistische plaatsingstoleranties van deuvels en vloerwapening en met de aanwezigheid van een hori-zontale boogstraal in de fly-over werd dit passingsrisico na detailanalyse uitvoeringstechnisch als onacceptabel beschouwd. Door de aannemer werd een alternatief uitgewerkt waarbij de vloer in het werk gestort zou worden met verloren bekistingsplaten in de vorm van voorgespan-nen prefab betonnen vloerplaten, (afb. 5).
Dit alternatief maakte het mogelijk om de essentiële verbinding tussen betonnen vloer en stalen hoofdliggers tot stand te brengen met maximale flexibiliteit ten aan-zien van het positioneren van de vloerwapeningsstaven zodat deze de deuvels van de hoofdliggers voldoende nauwkeurig overlappen. De vloerplaten dienden te worden ingehesen in buitendienststellingen van de onder de fly-over gelegen reizigerssporen. Door de vereenvoudiging en lichtere uitvoering van de betonnen vloerplaten, (4,8 ton in plaats van 24 ton plaatgewicht), kon het risico op problemen in de buitendienststellingen worden beperkt. Buitendienststellingen zijn nodig geweest voor het centrale deel van de fly-over (op drie van de acht bruggen). Als randvoorwaarden voor het alternatief werden hierbij gesteld dat het profiel van vrije ruimte voor de (reizigers)-sporen onder de fly-over en bovenkant spoor van het HSL spoor over de fly-over niet zouden worden aangetast (handhaving verticaal alignement). Door introductie van de prefab betonnen vloerplaten betekende dit in de praktijk een reductie in de constructieve hoogte van de betonvloer van 550 mm. naar 445 mm. Hierdoor is de hoeveelheid vereiste wapening met circa 45% toe-genomen ten opzichte van het aangepaste besteks-ontwerp. Hierbij werd de verloren prefab betonnen vloerbekistingsplaat wel beschouwd als dekking voor de in-situ vloerwapening. De vloerelementen zijn verankerd in de in-situ vloerstort door de hijsogen van de vloerele-menten hierin te verankeren. Op de onderflenzen van de stalen hoofdliggers zijn voor het inhangen van de vloerplaten stalen L-profielen aangelast, voorzien van neopreen oplegstrippen. Nadat de vloerplaten (4,95 x 3 x 0,13 m.) zijn ingehesen worden de voegen tussen de vloerelementen en de voegen tussen vloerelementen en hoekstaal aangegoten met gietmortel om het vloer-veld te fixeren en gereed te maken voor de in het werk gestorte betonvloer.
Uitvoering
Na afstemming van het alternatief ontwerp met alle betrokken partijen, elders genoemd, werd besloten de fly-over vloer op deze manier uit te voeren. De produktie van de stalen hoofdliggers was toen reeds in volle gang. De fasering is als volgt geweest:
1. fabricage hoofdliggersecties in de hal (sectielengtes ca. 20 á 30 m.);
2. machinaal aanbrengen Köco deuvels Ø 22 mm. en stiftdeuvels M20 op kwartslag gekantelde hoofd-liggersecties;
3. verfwerk van de secties in de spuiterij;
4. transport liggersecties naar de bouwplaats;
5. samenstellen liggersecties tot hijssecties op de bouwplaats door laswerk op maaiveld op de bouw-plaats van in elkaars verlengde geplaatste secties;
6. montage stalen randelementen voorzien van bolling en leuningwerk op hijssecties;
7. inhijsen hoofdliggersecties op de onderbouw-steunpunten. Het hijswerk werd gedaan door de Kil.
8. fixeren hoofdliggers door toepassing van een hulp-constructie met herinzetbare jukken 3 m. hart op hart (afb. 5 en 6), waarmee de vorm van de stalen hoofdliggers tijdens het storten van de betonvloer kon worden gegarandeerd door ophanging van de onderflenzen en afstempeling van de bovenflenzen van de I-liggers op elkaar;
9. maken in-situ lassen op hoogte in de hoofdliggers in laskooien;
10. inhijsen van voorgespannen prefab betonnen vloer-elementen als verloren bekisting op de L-stalen aan de onderflenzen van de stalen hoofdliggers;
11. aangieten vloerelementen met gietmortel
12. vlechten wapening vloer inclusief verbinding vloer-stalen liggers en versterkte vloerstroken ter plaatse van verstijvingsschotten in I-liggers;
13. in het werk storten van de betonnen vloer;
14. opstorten ballastkeerwanden en aanbrengen overige voorzieningen.
Door de goede samenwerking van alle betrokkenen en tijdig onderling overleg kon het werk uiteindelijk naar tevredenheid van alle partijen worden gerealiseerd.
Opdrachtgever: NS Railinfrabeheer bv, Management-groep Betuweroute
Adviseur: Holland Railconsult
Architect: Holland Railconsult
Besteksontwerp: Holland Railconsult
Aannemer: Combinatie Dive-Under Barendrecht vof (bestaande uit Van Hattem & Blankevoort bv, HBG Civiel bv, Mercon Steel Structures bv
Staalbouw: Mercon Steel Structures bv &
HBG Civiel steel structures bv
Prefab betonnen
vloerelementen: Alvon Bouwsystemen bv
Adviseur aannemer: Delta Marine Consultants bv
