Een tuibrug lijkt op een hangbrug, maar in dit geval is de wegdekconstructie rechtstreeks via spankabels (tuien) aan de pylonen opgehangen. Er zijn dus geen hang- en draagkabels. De horizontale componenten van de krachten in de tuikabels worden door de brugligger opgenomen. Bij de opleggingen aan de einden van de brugligger is de verticale component van de tuikracht zo groot dat een trekverankering noodzakelijk is.

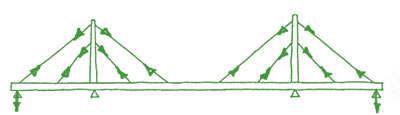

Principe-dubbele-tuibrug
schema van een tuibrug

Tuibrug-Dusseldorf
De tuibrug over de Rijn bij Düsseldorf

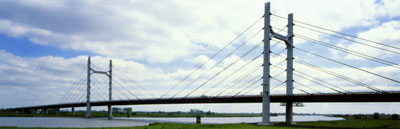

kampen
brug bij Kampen

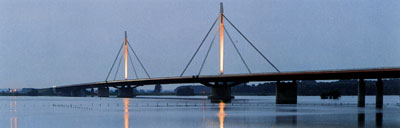

ewijk
Brug bij Ewijk

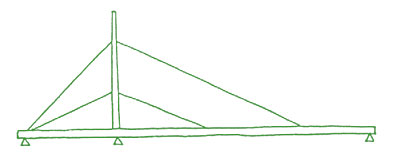

eenzijdig-getuide-brug
schema van een eenzijdig getuide brug

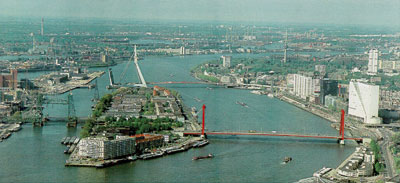

maasbruggen
Erasmusbrug, Willemsbrug en Hefbrug in Rotterdam

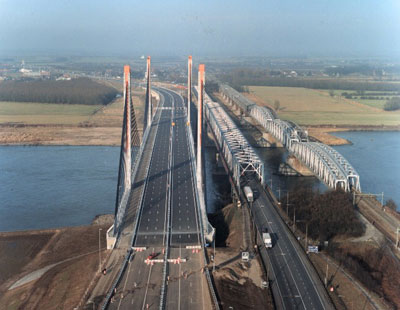

Martinus-Nijhof-brug
De Waalbrug bij Zaltbommel, de Martinus Nijhofbrug

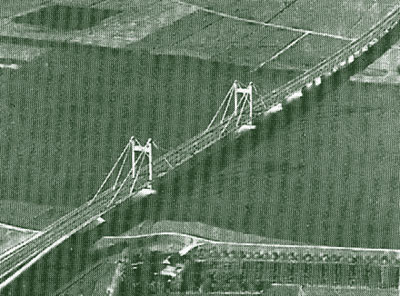

Brug-Tiel
Brug over de Waal nabij Tiel

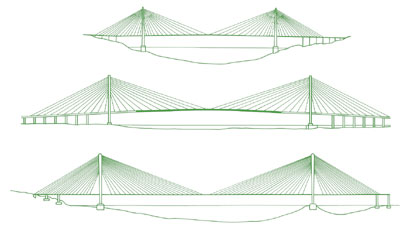

Tuibruggen met grote overspanning:

Skansundet, hoofdoverspanning 530 m.

Pont de Normandie, hoofdoverspanning 856 m.

Tatara, hoofdoverspanning 890 m.

schemas-3-tuibruggen
